SKF FSNL 316 TURU Mancais SNL para rolamentos com furo cilíndrico e vedações de óleo

Marca:SKF
Número modelo:
SKF FSNL 316 TURU Mancais SNL para rolamentos com furo cilíndrico e vedações de óleo
Lugar origem:Verifique conosco
Certificação:Certificado original
ordem mínima:11
Preço:Verifique conosco
Detalhes embalagem:Embalagem convencional
Tempo entrega:Dentro de 5 dias úteis
Termos pagamento:paypal,UnionPay, Visa/MasterCard, Amex, Discover,T/T
Habilidade da fonte:290

Descrição do Produto

SKF FSNL 316 TURU Mancais SNL para rolamentos com furo cilíndrico e vedações de óleo
Mancais SNL para rolamentos com furo cilíndrico e vedações de óleo

Rolamento (designação básica)			2316
Porca de fixação			KM 16
Arruela de trava			MB 16
Anel de fixação			2 x FRB 5/170
Tampa de fechamento			ASNH 519-616 R

Produtos relacionados

Mancal			FSNL 519-616 RU
Vedação de óleo			2 x TSN 316 U

Dimensões

d_a		80	mm
d_b		90	mm
C_a		68	mm
D_a		170	mm
A		145	mm
A₁		100	mm
A₂		166	mm
H		212	mm
H₁		112	mm
H₂		35	mm
J		290	mm
J₁		50	mm
L		345	mm
N		24	mm
N₁		18	mm
Pinos de ajuste
J₆		317	mm
N₄	max.	8	mm

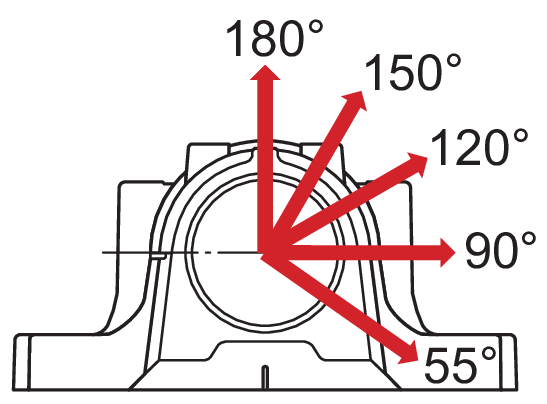

Cargas de ruptura, mancal

P_0°	450	kN
P_55°	580	kN
P_90°	350	kN
P_120°	260	kN
P_150°	230	kN
P_180°	290	kN
P_a	190	kN

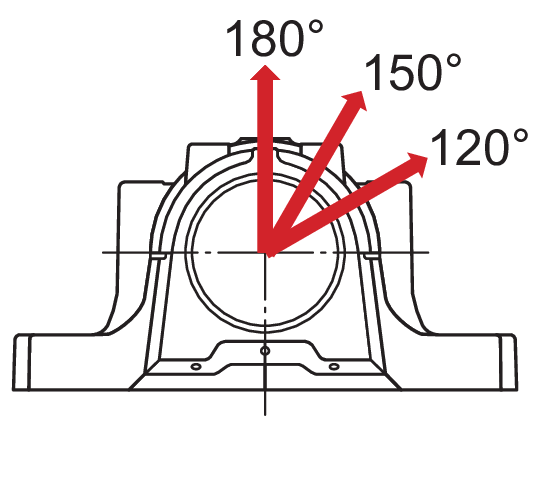

Ponto de cessão, parafusos da tampa

Q_120°	400	kN
Q_150°	230	kN
Q_180°	200	kN

Massa

Massa do mancal

13.7

Informações de montagem

Parafuso da tampa, tamanho		M 16x90
Parafuso da tampa, torque de aperto recomendado		150	N·m
Parafuso de fixação apropriado, tamanho	G	16	mm
Parafuso de fixação apropriado, torque de aperto recomendado		200	N·m
Nível de óleo, mín.		40	mm
Nível de óleo, máx.		50	mm

For additional information about the meaning and limitations of the product data, refer to Split plummer block housings, SNL and SE 2, 3, 5 and 6 series and Overview, selection and application recommendations.

Um conjunto de rolamentos SKF FSNL 316 TURU Mancais SNL para rolamentos com furo cilíndrico e vedações de óleo, que normalmente é usado para suportar um eixo rotativo, geralmente requer dois suportes de mancais - um em cada extremidade do eixo. Dependendo dos requisitos, tais como a rigidez ou as instruções de carga, um suporte de suporte mancais SKF consiste em um ou mais rolamento mancais SKF. Tipicamente, a finalidade de um arranjo de suporte SKF FSNL 316 TURU Mancais SNL para rolamentos com furo cilíndrico e vedações de óleo é suportar e localizar o eixo radialmente e axialmente, em relação aos componentes estacionários, como alojamentos. Dependendo da aplicação, cargas, precisão de execução necessária e considerações de custo, vários arranjos de rolamentos podem ser projetados: Um arranjo de rolamentos de localização / não locação Um conjunto de rolamento ajustado Um arranjo de rolamento flutuante Arranjos de rolamento SKF FSNL 316 TURU Mancais SNL para rolamentos com furo cilíndrico e vedações de óleo constituídos por um único rolamento que pode suportar cargas radiais, axiais e momentâneas, e. Para uma articulação articulada, não são abordados aqui. Para obter informações sobre esses arranjos da mancais SKF, entre em contato com o serviço de engenharia de aplicativos Slewing Bearings USA Inc.
